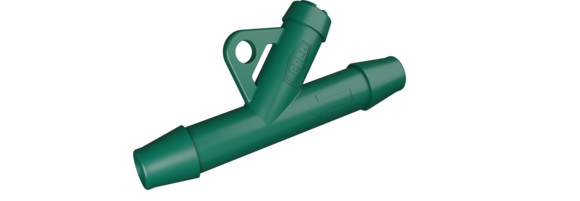

Siphon-Stopp Vorrichtung

für einen dauerhaft ruhigen Betrieb der Kondesatpumpe

Verhindert Gurgelgeräusche, wenn der Wasserauslass tiefer liegt als die Pumpe.

Wenn der Wasserauslass tiefer liegt als die Pumpe, kann es nach dem Abschalten zu einem Gurgelgeräusch kommen – ein normales physikalisches Phänomen.

Die Siphon-Stopp Vorrichtung verhindert dies zuverlässig: Sie wird an der höchsten Stelle des Ablaufschlauchs montiert und gleicht Druckunterschiede automatisch aus. So bleibt die Pumpe leise – im Stillstand wie beim Neustart.

Was ist eine Siphon-Stopp Vorrichtung?

Eine Siphon-Stopp Vorrichtung ist ein spezielles Ventil im Abflussschlauch von Kondensatpumpen.
Sie verhindert zuverlässig Gurgelgeräusche, die entstehen können, wenn sich nach dem Abschalten der Pumpe Unterdruck im System bildet.

Wie funktioniert eine Siphon-Stopp Vorrichtung?

Das Ventil lässt Wasser über die beiden Hauptanschlüsse ungehindert fliessen.
Tritt im Wasserstrom ein Unterdruck zur Atmosphäre auf, öffnet sich das seitliche Ventil und lässt Luft einströmen.
Bei Überdruck bleibt das Ventil geschlossen.

So wird verhindert, dass die Wassersäule im Ablaufschlauch das gesamte Restwasser aus der Pumpe heraussaugt.
Die Pumpe bleibt dadurch im Stillstand geräuschlos und startet beim nächsten Betrieb ohne Verzögerung oder Schlürfgeräusche.

Wann muss eine Siphon-Stopp Vorrichtung eingesetzt werden?

Eine Siphon-Stopp Vorrichtung ist erforderlich, wenn der Auslass des geschlossenen Wassersystems unterhalb der Pumpenansaugstelle liegt.

Befindet sich der Auslass oberhalb der Pumpe, ist kein Einbau nötig, da keine beschleunigende Siphonwirkung entsteht.
Die Vorrichtung sollte also nur dann verwendet werden, wenn der Wasserauslass tiefer liegt als die Pumpe.

Was passiert, wenn eine Siphon-Stopp Vorrichtung fehlt oder falsch installiert wird?

In diesem Fall entsteht nach dem Abschalten der Pumpe ein typisches Gurgelgeräusch, das zunächst ansteigt und dann wieder abklingt.
Es beginnt einige Sekunden nach dem Stopp der Pumpe und dauert meist 10–20 Sekunden, bis der gesamte Ablaufschlauch leer ist.
Danach ist die Kondensatpumpe wieder geräuschlos.

Wo wird die Siphon-Stopp Vorrichtung montiert?

Die optimale Position ist am höchsten Punkt des Förderschlauchs (Punkt D) oder leicht davor bzw. danach.

Bei grösseren Förderhöhen über 1 m empfiehlt sich die Montage bei Punkt C, sofern dieser deutlich über der Öffnung B liegt.
Dadurch wird verhindert, dass Wasser aus dem Ablaufschlauch in das Pumpenreservoir zurückläuft.

Die Vorrichtung muss wasserdicht mit den PVC-Schläuchen verbunden und mit der Öffnung nach oben sowie frei zugänglich montiert werden.

Welche Alternativen zur Siphon-Stopp Vorrichtung gibt es?

Eine mögliche Alternative besteht darin, den Durchmesser der abwärtsführenden Leitung deutlich zu vergrössern –
zum Beispiel durch den Einsatz eines Wellrohres über dem PVC-Schlauch.

Der PVC-Schlauch sollte dabei exakt bis zur Pumpenansaugstelle geführt und dort abgelängt werden.
Das Wellrohr wird so weit wie möglich nach oben gezogen, damit Wasser bei einer Verstopfung im unteren Bereich nicht oben austreten kann.

Einfach. Effektiv. Geräuschlos.
